DDCSV3.1 3/4 축 CNC 컨트롤러 MACH3

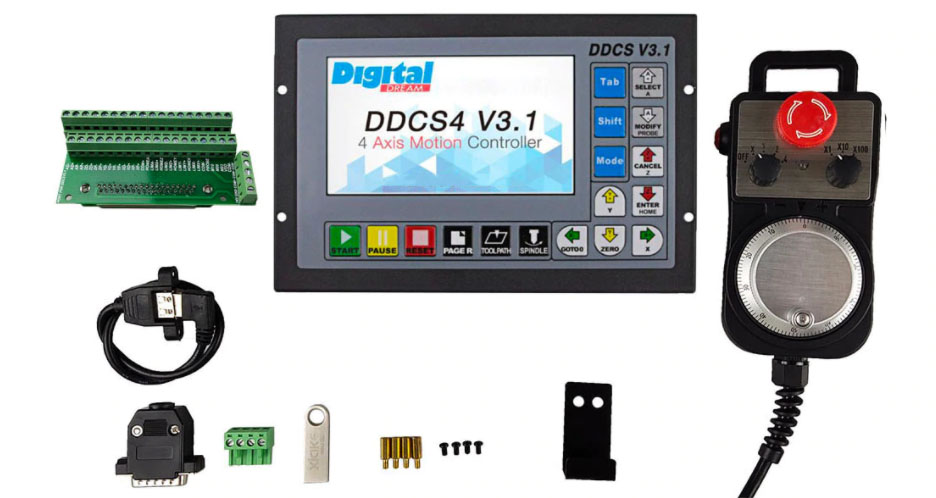

구성품

​

1 x DDCSV3.1 CNC 오프라인 컨트롤러 (3/4 축 옵션)

1 x 4 축 MPG 핸드 휠

1 x 4GB USB 플래시 디스크

1 x USB 연장 케이블 액세서리

1 x 장착 브래킷

1 x 핸드 후크

컨트롤러 성능

​

1) 16 채널 광 커플러 절연 디지털 입력 인터페이스, 3 광 커플러 절연 디지털 입력 및 출력;

2) 새 버전은 알고리즘을 향상시키고 유연한 원형 보간 기능을 지원하며 이전 버전의 원형 보간 명령에 대한 결함을 수정합니다.

3) 1 채널 0-10V 스핀들 속도 제어 아날로그 출력 인터페이스 (PWM 출력으로 수정 가능);

4) 3-4 축 펄스 방향 사용 차동 출력, 최대 보간 펄스 출력 주파수 500Khz;

5) ARM9 주요 제어 칩, FPGA 핵심 산법 칩;

6) 5 인치 TFT 스크린, 해상도: 480x272, 17 작업 키;

7) 주요 제어 장비는 24VDC 전원 입력, 현재 용량 요구 사항은 0.5A 미만;

8) IO 항구 힘 입력은 또한 24VDC 이고, 현재 수용량 필요조건은 0.5A 보다는 더 적은입니다; 모든 IO 항구는 외부 전력 공급과 같은 형성될 필요가 없습니다

릴레이를 연결하고 같이;

9) G 명령을 읽는 지원 U 디스크, G 명령 파일 크기는 요구되지 않습니다;

10) 지원 표준 MPG;

11) 지원 패널 단추 단 하나 축선 수동 조그 및 결합 및 거리 가동;

12) 지원 빠른 지정된 가동 위치 가동;

13) 지원 다 좌표 체계 (자동적으로 힘을 아래로 절약하십시오);

14) 중단 점 기억으로, 힘 아래로 자동적인 보호 기능;

15) 중단 점 기능을 저장하는 지원 (자동적으로 가동 도중 일시 정지 단추를 눌러서 저장하고, 자동적으로 전원을 끄는 후에 저장하십시오);

16) 컨트롤러 컨트롤러 만 지원 NPN 유형 제한 스위치;

17) 새 버전은 시트 금속으로 만들어졌으며 대기 중이며 간섭 방지 기능이 우수합니다.

​

특징:

​

1) 체계에 있는 미국과 제국 단위는 개조될 수 있습니다;

2) 핸드 휠 MPG 마스터 제어 페이지, 파일 페이지 및 구성 페이지, 확장 키보드는 컨트롤러를 운영하고 편집 할 수 있습니다.

3) 새로운 시험 컷 기능, 단일 라인 처리,

4) 공구 조정 기능은 4개의 형태에 증가됩니다;

5) 소프트웨어는 매우 조정되고 낙관되고, 모수 윤곽은 성과를 더 강력하고 믿을 수 있는 만들기 위하여 매우 증가됩니다;

6) 관제사 언어는 중국어/영어/러시아어입니다

​

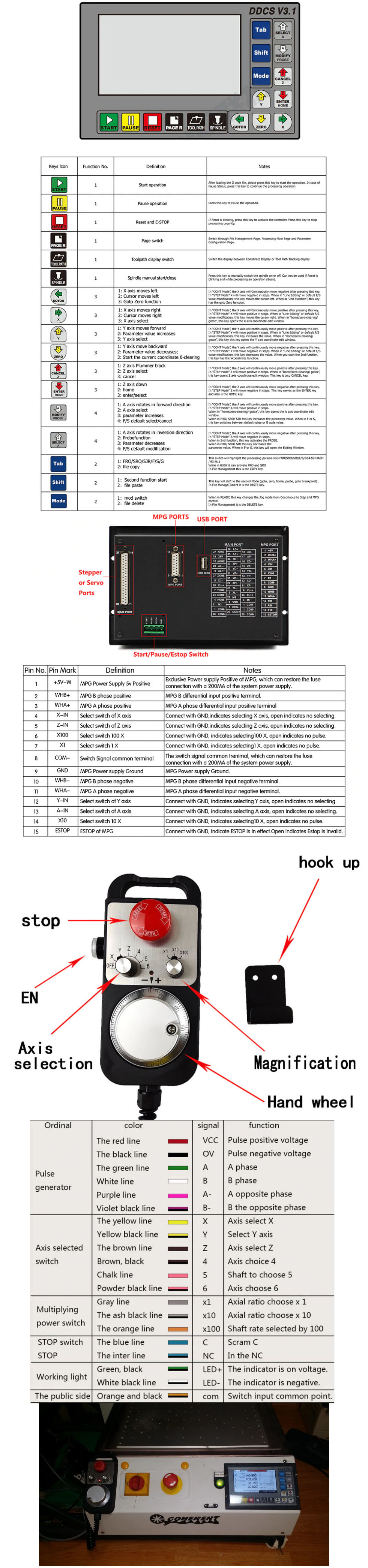

제품 연결 (배선)
